Быстрое реагирование на ураган Ирма с помощью карт-историй

Автор: Дэниел Джонс, менеджер GISP - GIS, Коммунальное управление округа Клэй

В сентябре 2017 года Коммунальное управление округа Клэй (CCUA) вместе со многими другими организациями штата Флорида подготовилось к урагану Ирма. CCUA насчитывает 158 сотрудников и обслуживает более 53000 клиентов. CCUA обслуживает 163 насосные станции, 43 очистных сооружения и 1500 миль инженерных трубопроводов. За неделю до того, как шторм достиг суши, сотрудники CCUA работали, чтобы определить траекторию шторма и его потенциальное воздействие.

Исполнительный директор CCUA Том Моррис отнесся к шторму очень серьезно. За год до урагана "Ирма" ураган "Мэтью" серьезно повлиял на зону обслуживания CCUA. Моррис и его сотрудники хорошо знали, насколько разрушительным может быть шторм, если в зоне их обслуживания произойдет прямой выход на сушу.

В прошлом Моррис полагался на Storm Surge Atlas, опубликованный в 1998 году (показан ниже). За неделю до урагана Ирма Моррис обратился к Дэниелу Джонсу (менеджеру ГИС CCUA) с просьбой создать и распечатать карты, показывающие объекты CCUA с наложением текущих данных Национального центра ураганов (NHC) о морских, озерных и сухопутных волнах от ураганов (SLOSH).

Джонс предложил несколько иной подход. Вместо печати карт он предложил использовать технологию Esri CCUA (Portal for ArcGIS) для размещения приложения Esri Story Maps, доступного всем сотрудникам CCUA. Новое приложение должно включать данные SLOSH, средства CCUA и картографический сервис Esri NHC для активных ураганов в Атлантическом океане. Такой подход требует от персонала использования единого картографического приложения. Заинтригованный, Моррис попросил Джонса продолжить.

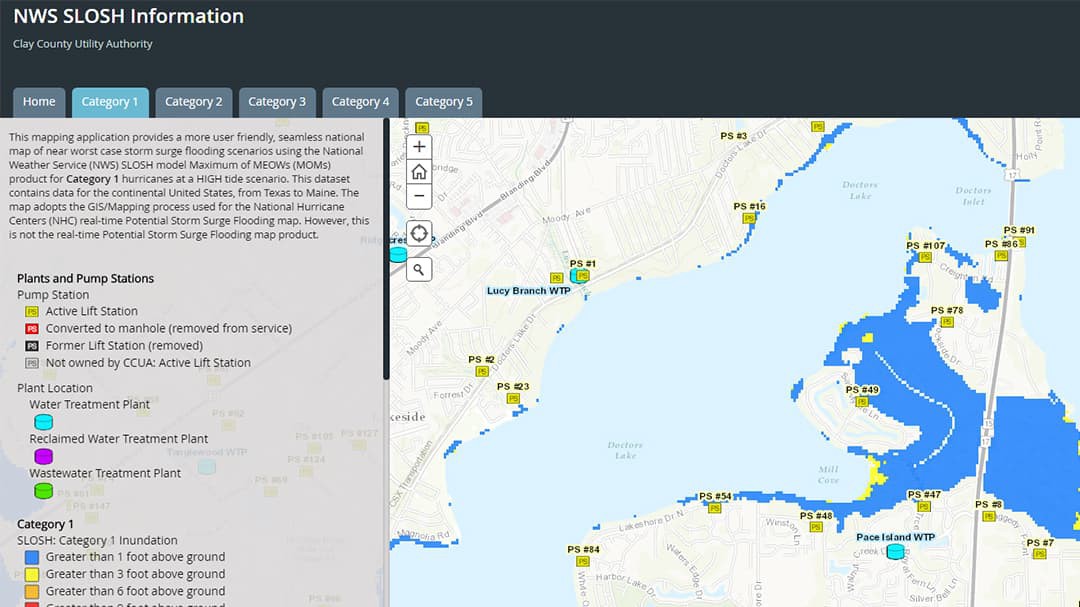

Знакомый с веб-сайтом NHC, Джонс знал, где найти необходимые данные и ресурсы. В течение часа он смог загрузить все данные ГИС SLOSH, загрузить их в корпоративную базу данных ГИС CCUA, предоставить общий доступ к приложению в качестве сервиса для использования на портале CCUA и создать карту-историю (показано ниже).

Вскоре после размещения приложения на целевой странице портала Джонс ознакомил Морриса с процессом доступа к приложению и его использования. Новая карта-история показала потенциальное воздействие каждой категории ураганов на объекты CCUA. Отображение траектории шторма в приложении позволило Моррису и его сотрудникам спрогнозировать множество сценариев, показывающих объекты CCUA вдоль каждого прогнозируемого пути. Незадолго до выхода урагана на сушу было показано, что прогнозируемый путь шторма проходит вверх вдоль центра штата и округа Клэй.

Джонс разослал краткое сообщение всем сотрудникам, объяснив, как получить доступ к карте истории и использовать ее. Приложение было хорошо воспринято и использовалось до, во время и после шторма.

Хотя ураган Ирма дошел до округа Клэй как шторм 1-й категории, в округе произошел штормовой нагон 4-й категории в районах вокруг реки Сент-Джонс и прилегающих водоемов. Северо-восточный ветер поднялся в округе Клэй непосредственно перед ураганом Ирма и способствовал историческому наводнению, невиданному во время урагана Мэтью. Персонал завершил оценку ущерба на всех объектах CCUA (показано ниже) сразу после шторма. Фотографии, сделанные на затопленных объектах, затем сравнивались с прогнозами на карте истории. Приложение также предоставляло информацию для отчетов и оценок, представляемых в Федеральное агентство по чрезвычайным ситуациям (FEMA).

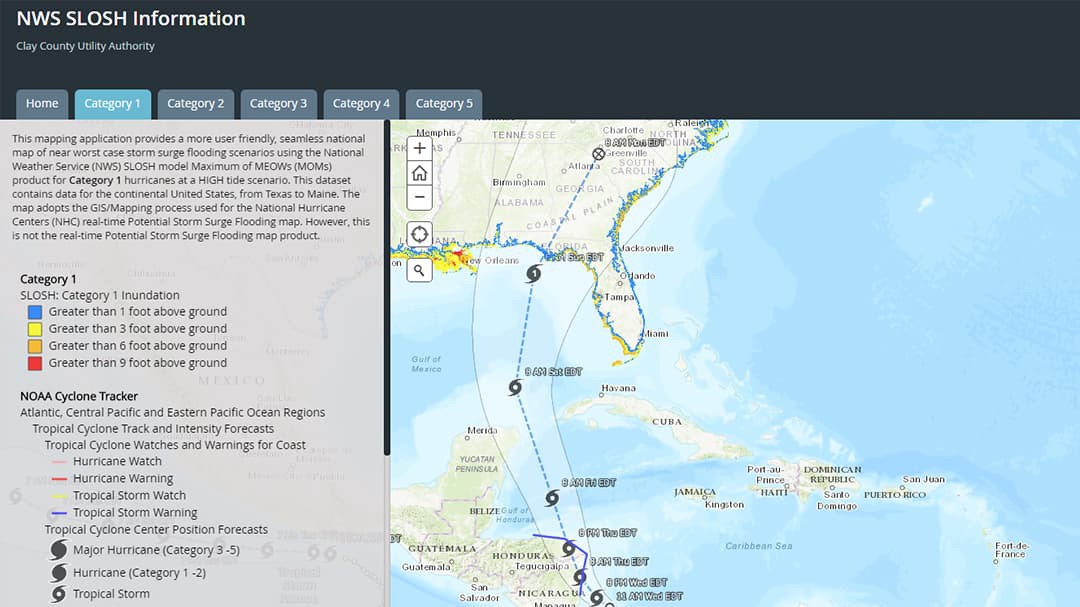

После урагана Ирма тропики оставались активными. Персонал продолжал использовать приложение для мониторинга штормов и потенциальных штормовых нагонов (показано ниже). При небольших временных затратах карта-история принесла непосредственную пользу организации и ее операциям.

Организация также получила преимущество быстрого реагирования на будущие ситуации, и теперь при необходимости может поделиться картой с внешними организациями.

Сотрудники активно использовали приложение в течение сезона ураганов 2018 года и будут продолжать использовать его во всех будущих сезонах. По мере приближения сезона ураганов 2019 года персонал подготовит и проведет курсы повышения квалификации, а также продемонстрирует, как получить доступ к функциям приложения и использовать их. Технология программного обеспечения ГИС Esri воплотила эту концепцию в реальность.
