从 CAD 转换为 GIS：提高效率并节省成本

阿瓦达市水利局位于科罗拉多州丹佛市郊区，为 39,000 名客户提供服务，负责维护 1,050 英里的管道。 水利局使用 AutoCAD 绘制其网络的历史已超过 25 年。 过往，现场工作人员使用纸质地图册。 未来需要转换为 GIS。

阿瓦达市水资源运营部经理 Cliff Deeds 想带领该部门走向未来。 这个未来包括 GIS、移动技术和资产管理系统 (AMS)。 能够在现场进行准确和即时更新的地图，对于工作人员进行运营和维护公共设施网络至关重要。 他们需要存储有关网络要素的更多详细信息，并在现场使用地图。 随着劳动力的老龄化，在资产管理系统中获取工作历史和机构知识对于部门的未来也很重要。Deeds 的目标是在两年内安装 GIS 和 AMS。 为实现这一目标，需要将 AutoCAD 数据转换为 GIS。

位于亚利桑那州凤凰城的 Engineering Mapping Solutions (EMS) 受雇将 CAD 数据转换为 Esri 的地方政府信息模型。 市政工作人员添加了缺失的细节，并创建了一个数据编辑流程。 他们还努力使用 Trimble R2 设备提高数据的空间准确性，并实施了 Cityworks 资产管理系统。

Esri 的地方政府信息模型对于提供即用型数据模型以转换 CAD 数据来说，至关重要。 ArcGIS Explorer 移动应用程序取代了纸质地图册，并为每位现场工作人员配备了 iPad。 Collector for ArcGIS 与 Trimble R2 设备配对使用，支持员工为新要素收集超过 12,000 个点并调整现有要素。 通过这些移动应用程序和 ArcGIS Online，GIS 工作人员能够在现场提供准确的网络地图。 Esri 工具使员工能够快速启动并运行 GIS。

同时，Cityworks AMS 可直接连接到 GIS，该部门无需再使用 Excel、Access 和纸笔等工具进行追踪作业。 便于员工将工作与 GIS 中的特定网络要素联系起来。

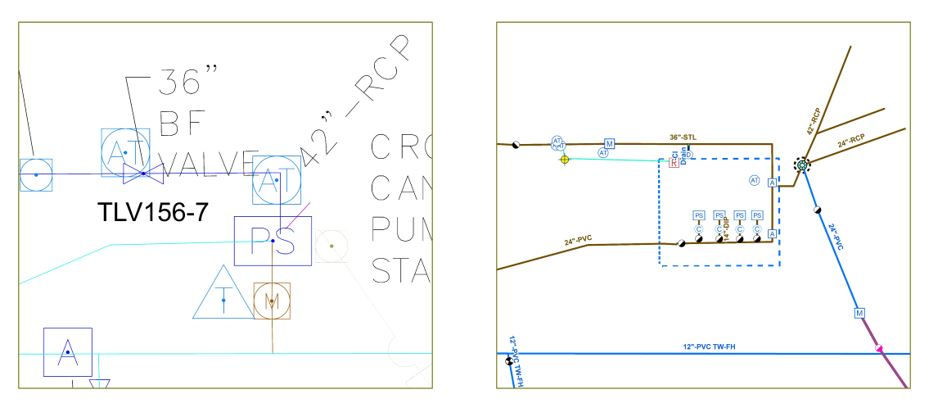

下图显示了转换后的 AutoCAD 泵站地图和 GIS 地图。

由于几乎每个工作流程都进行了改变，水利局的每个人都需要从头开始学习，这也完全在预料之中。 员工学习并适应了变化和挑战，同时继续实现工作目标和目标。 一些人将新地图称为“智能地图”，单击要素即可获取所需的详细信息，这些功能在以前都是无法实现的。 其他优势还包括红线工具、现场可用的地图更新以及全新的符号系统选项。 管道符号系统现在由属性驱动，可按照状态、压力区或材料显示管道。 工作人员还可以根据特定情况选择他们需要的图层。

公用事业和 IT 部门进行的一项评估发现，从地图册转移到 iPad 后，三年内节省了 275,000 美元。 由于改进了现场工作流程，节省的成本自评估以来还在不断增加。 例如，支持停水程序的工作流程已得到改进。 以前，每周需要 4 名工作人员每人花费 8 小时才能完成停水流程。 现在，只需 2 名工作人员每人花费 2 小时，就这一流程来说，每周可节省 28 个工时。
